Kompresor Udara Seluler Diesel

Referensi produk

Cakupan Standar Pasokan

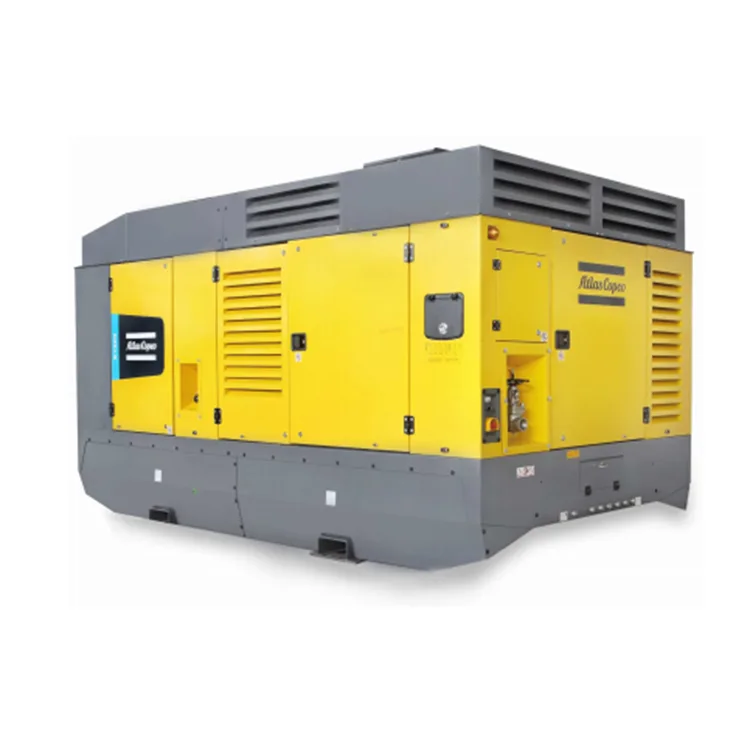

Atlas Copco X1300, Y1300 lan XRS 1500-20 dibuwang, kompresor sekrup injeksi minyak rong tahap, didhukung dening mesin diesel Cummins enem silinder sing didinginkan cair.

Unit kasebut kasusun saka rong elemen kompresor sing efisien dhuwur, mesin diesel, pendinginan, pamisahan udara / lenga lan sistem kontrol - kabeh ditutupi ing pager baja sing dilapisi daya dampened swara.

Perhatian khusus wis diwenehake marang kualitas produk sakabèhé, keramahan pangguna, kemudahan layanan, lan operasi sing ekonomis kanggo mesthekake biaya kepemilikan sing paling apik ing kelas.

Model kasedhiya

Fitur

• DrillAir™

• Oiltronix™ V2

• Tambahan 3% irit bahan bakar

• konsep New prau pamisah lenga

• XPR

• ngedongkrak aliran dinamis

keuntungan

• Tambah 30% ing kacepetan pengeboran lan nutupi sawetara saka sudhut aplikasi karo siji kompresor

• Keandalan sistem sing dhuwur, ngindhari pambentukan banyu ing sistem minyak kompresor lan umur unsur sing luwih dawa

• Ora ana katup pangaturan manual utawa garis pangaturan tekanan ngilangake masalah pembekuan sing gegandhengan

• Simpen 1 jam kanggo owah-owahan OSE

• Nawakake sawetara lengkap kanggo nutupi aplikasi liyane

• Nawakake aliran 10% luwih akeh sajrone flushing lan stem refil

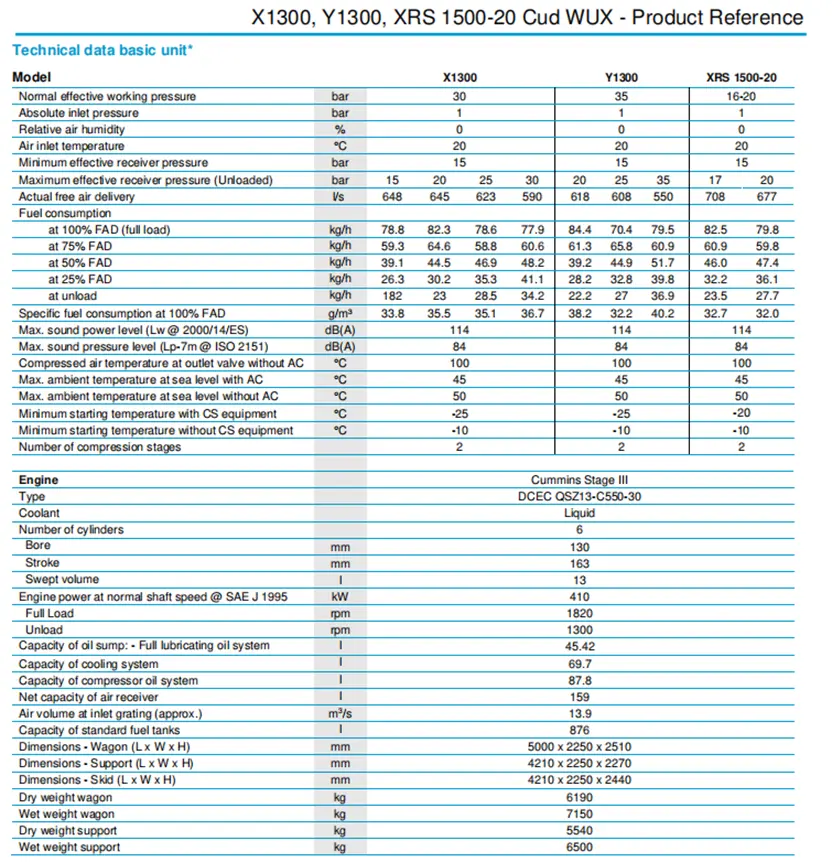

Parameter teknis

Spesifikasi lan dimensi

Data Prinsip

Elemen Kompresor Kab

Kualitas kompresor bisa diukur liwat linuwih, efisiensi lan daya tahan elemen kompresor sing digunakake. Liwat dekade keahlian ing desain elemen kompresor, asile yaiku produksi kompresor sing paling efisien lan dipercaya ing pasar.

Separator Air/Lenga

Pemisahan udara lan lenga ditindakake liwat pemisah lenga centrifugal sing digabungake karo unsur panyaring.

Dirancang kanggo tekanan kerja maksimal sing luwih dhuwur, pemisah dilengkapi katup relief tekanan dhuwur sing disegel, katup tekanan minimal, katup blow-down otomatis, lan regulator tekanan.

Sistem pendinginan

Mesin diwenehake karo cairan-cooler lan intercooler lan kompresor diwenehake karo cooler lenga. Sistem pendinginan dirancang kanthi cocog kanggo operasi terus-terusan ing kahanan sekitar nganti 50 ° C, kanthi kabeh lawang kanopi ditutup.

Sistem Regulator Kompresor

Sistem pangaturan Kompresor Udara Seluler Diesel kalebu saringan udara, panrima udara / pemisah lenga, unsur kompresor, rakitan katup inlet kanthi katup inlet lan katup jeblugan; kabeh dikontrol dening sistem pangaturan elektronik.

Sistem pangaturan variabel menehi kontrol lengkap tekanan lan aliran kompresor. Iki ngontrol tekanan prau lan aliran outlet kanthi ngukur tekanan udara lan suhu udara ing sawetara titik lan ngontrol katup mlebu udara, kacepetan mesin lan katup jotosan sing cocog karo nilai sing diukur.

Konsumsi bahan bakar ekonomi dijamin dening regulator kacepetan langkah-kurang otomatis sing nyesuekake kacepetan mesin kanggo dikarepake udhara.

Discharge Outlet

Udara tekan kasedhiya saka 1 x G2.

mesin

Mesin Diesel Cummins

Kompresor Udara Seluler Diesel digerakake dening mesin diesel Cummins QSZ13-C550-30 sing adhem Cairan, enem silinder. Daya mesin ditransfer menyang unsur kompresor liwat kopling tugas abot.

Sistem Listrik

X1300, Y1300 lan XRS 1500-20 dilengkapi sistem listrik lemah 24-volt negatif.

Instrumentasi - XC4003

Panel kontrol XC4003 dumunung ing ngarep kanopi kompresor.

Kontroler Atlas Copco XC4003 sing intuisi gampang dioperasikake kanthi kabeh fungsi kanthi gampang ing pucuk driji. Controller uga ngatur sistem operasi engine ECU, lan sawetara bebaya safety lan mati ing macem-macem paramèter (kadhaptar ing ngisor iki).

Fungsi Kontrol XC4003:

• Layar Utama

- Tekanan Kapal

- Tingkat bahan bakar

- Jam mlaku

- RPM

- Aliran Udara CFM

• Setelan Umum

- Regenerasi Stasioner DPF

- Diagnostik mesin

- Miwiti / Muat / Stop Otomatis

- Basa

- Unit ukuran

• Pangukuran

- Konsumsi bahan bakar

- Suhu Coolant mesin

- Suhu Unsur Kompresor

- Tekanan Kapal

- Beban mesin

- Tekanan Oli mesin

- Beban Soot DPF

- Suhu bahan bakar

- Tegangan baterei

- Tekanan Regulasi

- Dimuat / Ora Diundhuh Jam

- Wiwitan Sukses / Ora Kasil

- Timer Layanan (2)

• Kontrol Operasional

- Aliran prasetel utawa tekanan operasi

• Layanan

- Trending data

- Gawe serep Proyek

• Weker

- Weker Aktif

- Riwayat Log Acara

- Riwayat Log Weker

Piranti Safety

Kompresor standar dilengkapi piranti safety kanggo kompresor lan mesin. Unit bakal dipateni kanthi lengkap yen:

- Temperatur oli mesin mundhak dhuwur banget

- Tekanan oli mesin mudhun banget

- Suhu Outlet saka udhara sing dikompres metu saka sawetara sing ditemtokake.

- Tingkat bahan bakar sing sithik

Motor starter uga dilindhungi saka overloading saka operasi kanggo wektu gedhe banget utawa nalika engine mlaku.

Bodywork

Kompresor Udara Seluler Diesel dikirim minangka standar kanthi kanopi baja sing dilapisi seng kanthi cat jas bubuk sing nyedhiyakake proteksi karat sing apik.

lawang Wide nyedhiyani akses layanan lengkap kanggo kabeh komponen.

Standar Manufaktur & Lingkungan

X1300, Y1300 lan XRS 1500-20 diprodhuksi miturut peraturan ISO 9001 sing ketat, lan kanthi lingkungan sing dileksanakake kanthi lengkap.

Sistem Manajemen memenuhi persyaratan ISO 14001. Manungsa waé wis diwenehi kanggo njamin minimal impact negatif kanggo lingkungan.

Diwenehi Dokumentasi

Unit kasebut dikirim kanthi dokumen lan sertifikat ing ngisor iki:

- Daftar spare parts kanggo kompresor.

- Manual instruksi kanggo kompresor lan mesin.

- Sertifikat tes mesin.

- Sertifikat kapal.

Cakupan Garansi

• Mangga deleng presentation produk kanggo info babar pisan.

• Program Garansi Lengkap kasedhiya; hubungi wakil sales lokal kanggo informasi luwih lengkap.

* Cathetan: Amarga perbaikan terus-terusan ing produk, spesifikasi teknis bisa diganti tanpa kabar sadurunge.
