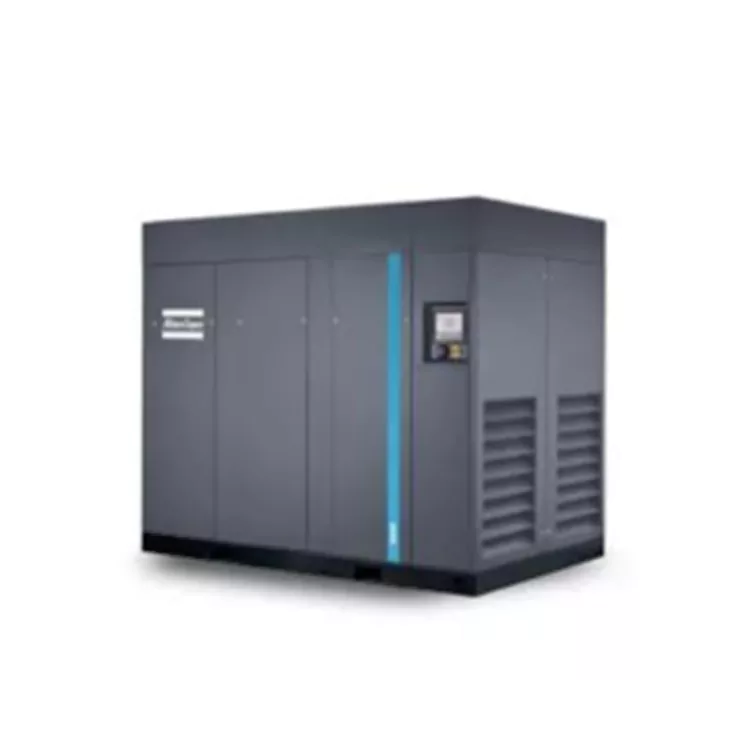

Kompresor Udara Screw Bebas Oli Tekanan Rendah

Kaluwihan produk

Sistem drive tanpa pangopènan

• Bebas pangopènan, ditutup kanthi lengkap, nyegah bledug lan lebu mlebu

• Low-Pressure Oil-Free Screw Air Compressor cocok kanggo lingkungan atos

• Dhuwur-efficiency gear drive, tanpa mundhut efficiency saka couplings

• Suhu sekitar operasi maksimum kanggo model standar yaiku 46˚C, lan kanggo model suhu dhuwur, yaiku 55˚C.

Motor ultra-efisien

• kelas efisiensi motor IE4

• Kelas perlindungan IP55, kelas insulasi F, kelas kenaikan suhu B

• Ing mburi non-drive nganggo bantalan pangopènan tanpa pelumas pelumas

•  Cocok kanggo operasi terus-terusan ing lingkungan sing atos

Filter oli spinning kuwat

• Nyaring impurities kanthi efisien ing lenga kanggo ngluwihi umur layanan bagean

• Filter lenga dilengkapi katup bypass

Cooler lenga lan aftercooler sing dirancang super gedhe

• Suhu kurang ing stopkontak rotor njamin umur layanan dawa saka lenga

• Pemisah banyu uap mekanik sing dibangun bisa mbusak meh 100% banyu kondensat

• Desain kaku-relieving ngilangake kejut termal ing exchanger panas

Elektronikon® Touchscreen controller

•Remot kontrol, output weker, pangopènan lan rencana layanan, lan diagnosa jaringan kabeh kasedhiya

•Diagnosis remot Smartlink sing dibangun ngoptimalake kinerja sistem kompresor udara lan entuk konservasi energi

•Diagnosis sawetara kompresor (2,4 lan 6 unit ing kontrol gabungan opsional)

•Saringan asupan udara abot

•Kompresor Udara Screw Bebas Minyak Tekanan Rendah bisa mbusak 99,9% bledug partikel kasar, nambah proteksi komponen kompresor

• urip layanan dawa banget

Atlas GL 37-75 nduweni efisiensi sing luar biasa, kualitas udara kompres sing apik, konsumsi energi sing sithik ing kahanan panggunaan gas sing stabil, lan karakteristik cerdas sing njamin efisiensi lan linuwih. Kontrol tutul Elektronikon" diadopsi, nampilake diagnosis remot wektu nyata lan saran optimasi sing diwenehake dening SMARTLINK, uga OPCUA kanggo integrasi menyang sistem produksi.

Parameter teknis Atlas GL 37-75

Dimensi spesifikasi Atlas GL 37-75

Parameter utama

Parameter kinerja unit diukur miturut ISO1217, Annex C lan 2009

Tes tingkat tekanan swara stasiun kerja: LpWSA (ref 20 μPa) dB(A)(error: 3dB(A))

Tingkat kebisingan diukur miturut standar ISO2151 lan ISO9614

FAD diukur ing tekanan kerja ing ngisor iki: 5 bar kanggo model 5,5 bar

Kondisi operasi referensi: Tekanan intake absolut: 1 bar

Suhu asupan udara: 20°C

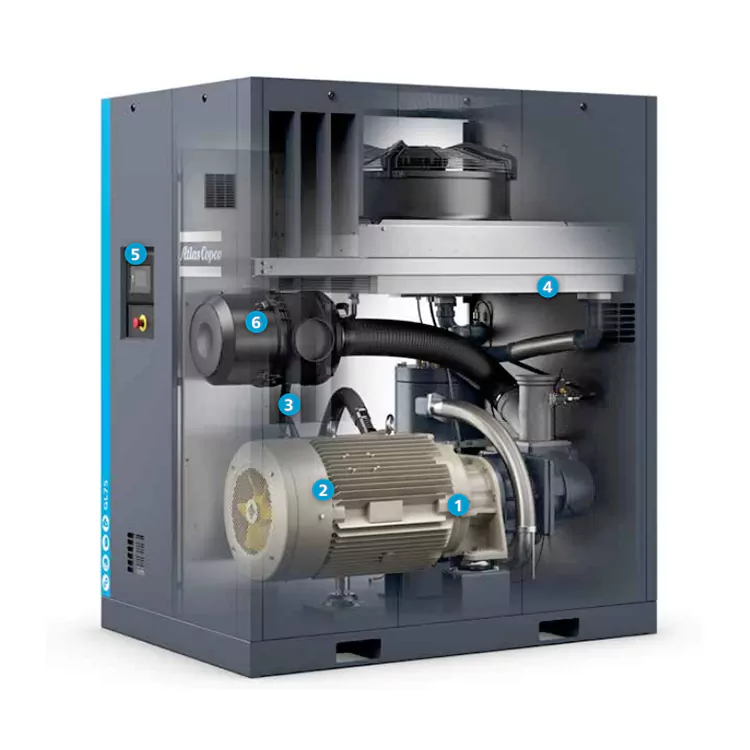

Struktur utama kompresor udara Atlas GL 37-75

1. Bagean unit utama: Iki kalebu katup intake, katup exhaust, sistem transmisi, lan liya-liyane, sing digunakake kanggo entuk asupan udara, kompresi lan knalpot.

2. Sistem tambahan: kalebu sistem minyak pelumas, sistem banyu pendinginan, sistem kontrol listrik, lan liya-liyane, digunakake kanggo njamin operasi normal kompresor udara.

Proses kerja kompresor udara Atlas GL 37-75

1. Tahap wiwitan: Nalika tombol daya dipencet, sistem kontrol elektronik bakal kanthi otomatis miwiti sistem lubrication lan cooling sistem banyu saka kompresor online. Ing wektu sing padha, tutup intake mbukak lan hawa mlebu ing interior unit utama.

2. Tahap komprèsi: Nalika rotor meneng muter, udhara nang unit utama tundhuk pasukan komprèsi, lan meksa mboko sithik mundhak. Ing titik iki, katup exhaust ditutup kanggo nyegah gas sing dikompres mili bali.

3. Tahap exhaust: Nalika nilai tekanan disetel, sistem kontrol elektronik bakal kanthi otomatis ngaktifake katup exhaust kanggo ngeculake gas sing dikompres. Kangge, tutup intake ditutup lan Low-Pressure Oil-Free Screw Air Compressor lumebu ing negara nunggu wiwitan sabanjuré.

4. Tahap mateni: Yen perlu kanggo mungkasi operasi kompresor udara, pencet tombol mateni. Sistem kontrol elektronik bakal nutup sistem lubrication lan sistem banyu cooling, lan mboko sithik nutup tutup intake lan tutup exhaust. Pungkasan, kompresor hawa mandheg kerjane.

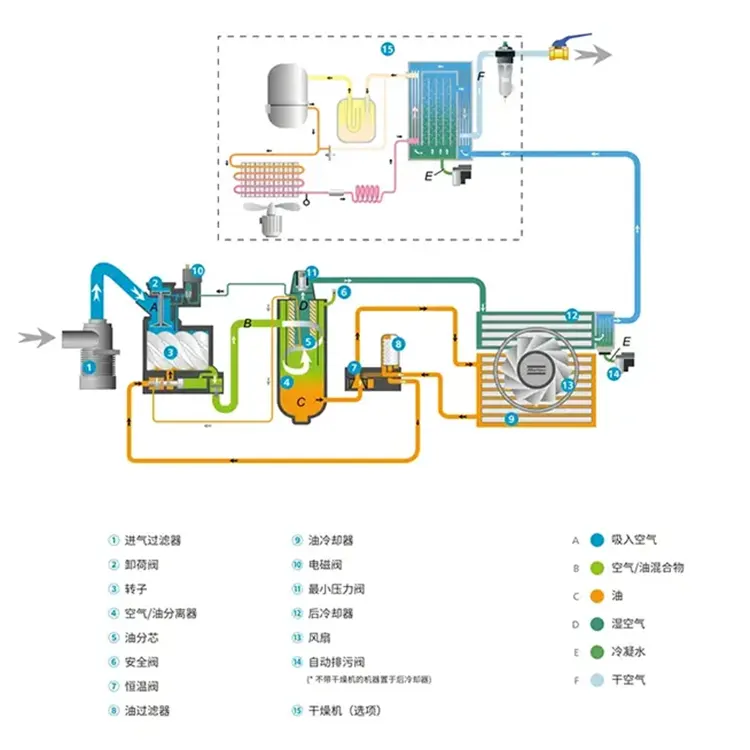

Bagan alur kerja kompresor udara Atlas GL 37-75
