Tank Panyimpenan Udara

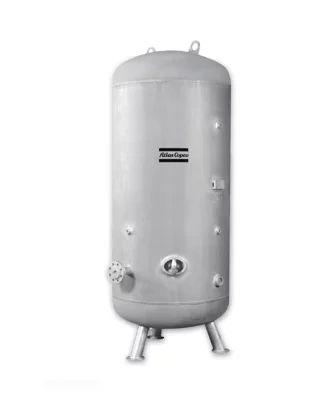

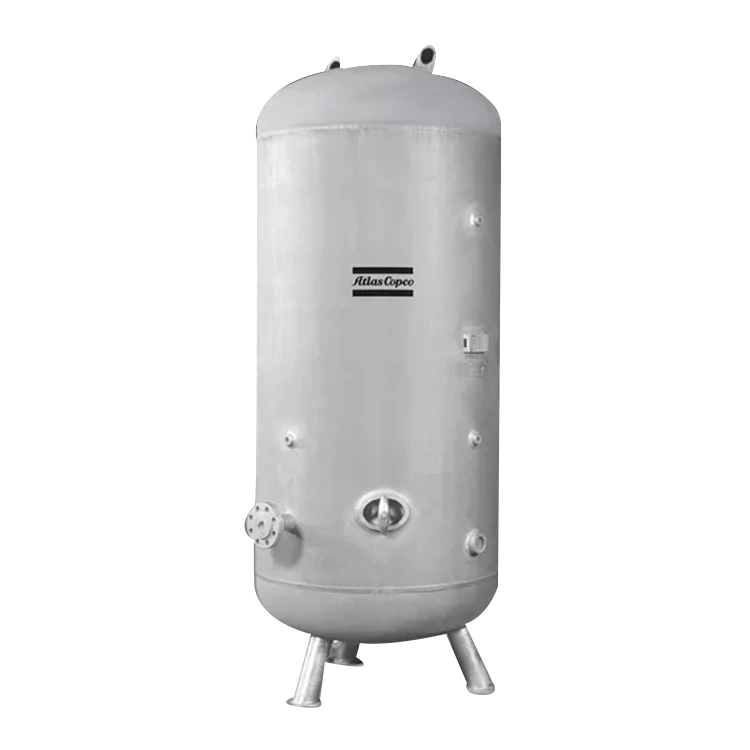

Tank Panyimpenan Udara Tekanan Tinggi HTA

Ngirit Energi kanggo Aplikasi Tekanan Dhuwur

Tangki panyimpenan udara tekanan tinggi HTA Atlas Copco nyedhiyakake udara sing dikompres kanthi tekanan konstan kanthi nyimpen udara sing dikompres kanggo nyukupi kabutuhan puncak. Kanthi ngindhari siklus mbukak / mbongkar sing berlebihan, ngirit energi lan ngluwihi umur kompresor udara. HTA cocog kanggo aplikasi tekanan dhuwur.

Cocog kanggo macem-macem kahanan lapangan

HTA bisa operate kanthi efektif ing suhu sekitar saka -10°C/14°F nganti +55°C/131°F, lan cocok kanggo nangani hawa kompres sing lembab lan panas. Saluran kondensat iku opsional.

linuwih dhuwur

Kita nggunakake metode pitungan dinamis unsur terhingga kanggo ngetung resistance, stress, pulsation, lan geter, lan desain HTA adhedhasar asil pitungan, menehi linuwih pinunjul (CE 97/23 - ASME bagean VIII, div 3).

Kaluwihan Teknologi

Kaluwihan Teknis

■Pilihan Aman

Tank gas HTA gampang kompatibel karo kompresor sing dirancang kanggo tekanan 45 bar lan suhu 55 ° C / 131 ° F.

■ Konstruksi Mantap

Tank logam galvanis panas sing aman nyedhiyakake perlindungan sing unggul.

■ Instalasi Gampang

Dilengkapi bolongan pemasangan sing gampang diakses kanggo instalasi sing trep.

Apa iku Air Receiver Tank?

Tangki panrima udara, kadhangkala disebut tangki panyimpenan udara tekan, minangka komponen penting saka sistem udara tekan. Tujuan utamane yaiku kanggo nyimpen udhara sing dikompresi kanggo sementara kanggo nampung panjaluk sistem puncak lan ngoptimalake efisiensi operasi pabrik.

Peran Tank Panyimpenan Udara

Secara teoritis, unit kompresor udara sampeyan bisa digunakake tanpa tangki panampa udara. Nanging, ora ana komponen ing sistem udara bakal nambah siklus loading lan unloading saka kompresor, imposing beban abot ing. Penting kanggo elinga yen siklus loading lan unloading gumantung saka fluktuasi permintaan ing fasilitas sampeyan.

Tangki Penyimpanan Udara nduwe peran penting ing sistem pneumatik. Iki digunakake kanggo nyimpen hawa sing dikompres sadurunge mlebu ing sistem pipa utawa peralatan. Cekakipun, tank panrima udhara tumindak minangka buffer antarane kompresor lan fluktuasi tekanan sing disebabake owah-owahan ing dikarepake.

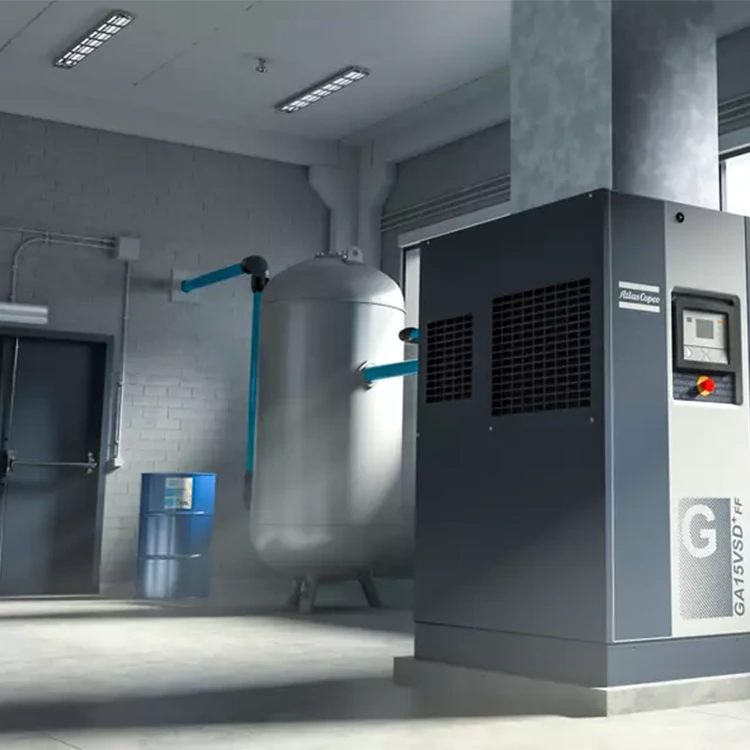

Sawetara kompresor udara "dipasang ing tank", tegese diwenehake minangka unit lengkap lan dipasang ing ndhuwur tangki panampa udara. Panggunaan kompresor udara jinis tank ora mung ngirit ruang nanging uga nyuda biaya instalasi awal sing dibutuhake kanggo instalasi pengering individu. Konfigurasi iki umum banget ing kompresor udara cilik, lan daya output biasane ora ngluwihi 26 kilowatt (utawa 35 tenaga kuda). Kompresor udara gedhe ora cocok kanggo desain instalasi tank amarga iki bakal nyebabake persiyapan paling abot, sing bisa nyebabake bebaya safety.

Panggunaan panrima udara ing sistem pneumatik bisa nyuda sirkulasi sing berlebihan lan njamin tekanan udara sing tetep, sing penting kanggo njaga efisiensi kompresor lan nambah umur layanan.

Jinis Panrima Udara

Ana macem-macem jinis panrima udara kanggo nyukupi kabutuhan aplikasi tartamtu. Antarane sing paling umum yaiku panrima hawa udan lan panrima udara garing.

Pasang panrima hawa udan ing antarane kompresor udara lan pengering. Tangki panyimpenan iki nyimpen udhara kompres sing ora diobati lan mbantu mbusak kelembapan sadurunge udhara mlebu ing sistem pangatusan, nduwe peran penting kanggo ningkatake kinerja pengering. Langkah iki bisa njamin paningkatan efisiensi proses pangatusan.

Ing sisih liya, panrima hawa garing nyimpen hawa sing dikompres sing diproses lan biasane dipasang sawise kompresor udara lan pengering. Fungsi utama yaiku njaga integritas hawa garing lan njamin kinerja sistem sing stabil lan dipercaya.

Kepiye cara milih tank panrima udara kanthi bener?

Aturan jempol sing apik kanggo milih tank panyimpenan udara yaiku ngidini 3-4 galon udara saben tingkat aliran CFM, utawa 10-15 liter saben liter udara sing dikompresi per detik, gumantung saka jinis kompresor udara sing digunakake lan aplikasi. Kaya pilihan kompresor udara, sawetara faktor kudu dianggep nalika nemtokake spesifikasi tangki panrima udara sing cocog kanggo sistem sampeyan. Faktor ing ngisor iki dianjurake banget:

Nyilikake fluktuasi tekanan / tetes: Tangki panampa udara digunakake kanggo nyuda fluktuasi tekanan sing bisa mengaruhi proses produksi lan kualitas produk. Nalika milih tangki panampa udara sing tepat kanggo kompresor sampeyan, rong nilai kudu dicathet: tekanan output kompresor lan syarat aplikasi ing titik panggunaan. Wigati dimangerteni manawa udara sing dikompres sing disimpen ing tangki panampa udara mung migunani nalika tekanane cukup kanggo ndhukung proses sing cocog. Mulane, durasi tangki panampa udara nyedhiyakake gas ing tekanan sing dibutuhake dening pangguna / peralatan pungkasan (ing menit) kudu dianggep.

Temokake Panjaluk Udara Puncak Jangka Pendek: Yen panjaluk udara sing dikompres fluktuasi kanthi dramatis sajrone dina, panjaluk puncak kudu dianggep kanggo mesthekake yen tekanan sistem ora mudhun ing tingkat sing diidini. Tank Panyimpenan Udara nyedhiyakake panyimpenan kanggo nyukupi panjaluk udara puncak jangka pendek sing ora bisa ditindakake kompresor. Keperluan udara sampeyan bisa beda-beda gumantung saka wektu, jadwal shift, utawa malah kabutuhan sing luar biasa (kayata nggunakake mesin sandblasting utawa mesin jetting media abrasif). Pangerten lengkap babagan aplikasi udara sing dikompres, tingkat aliran udara sing dibutuhake (CFM utawa liter per detik), lan tekanan puncak sing dikarepake ing sistem sampeyan pancen migunani, amarga iki nemtokake jumlah aliran udara sing dikompres sing dibutuhake kanggo nyegah kekurangan udara ing bagean saka proses kasebut.

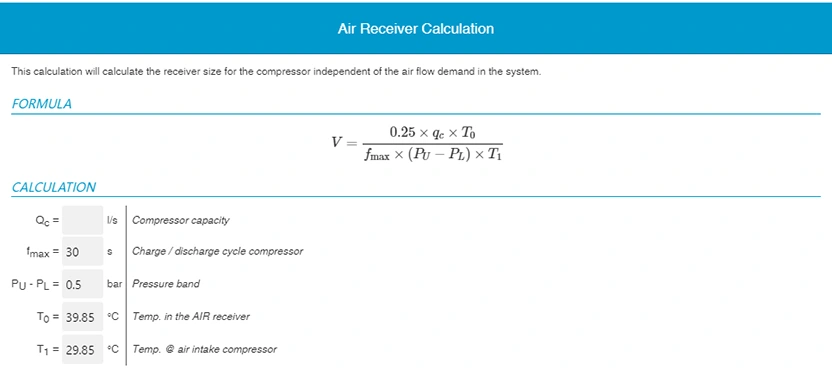

Pitungan Air Receiver
